Требования к трубному прокату для трубчатых печей и теплообменников НПЗ

Выход из строя одной трубы в технологическом контуре НПЗ редко ограничивается заменой нескольких метров металла. Повреждение змеевика печи или трубного пучка теплообменного аппарата может привести к остановке установки, нарушению режима переработки и внеплановому ремонту. Поэтому к трубному прокату здесь предъявляют требования, которые заметно строже обычного подбора трубы по диаметру и толщине стенки.

Для оборудования нефтепереработки материал выбирают одновременно с учетом температуры, давления, состава рабочей среды, механических нагрузок, коррозионных механизмов и технологии изготовления самого элемента. Отсюда и разнообразие применяемых марок стали, способов производства и методов контроля.

Почему для НПЗ недостаточно просто выбрать трубу нужного размера

Трубные змеевики печей и трубные системы теплообменников работают в разных условиях. В радиантной части печи металл может длительно находиться при высокой температуре и испытывать ползучесть, термическую усталость и воздействие продуктов окисления. В теплообменнике температура может быть ниже, зато возрастает роль внутренней коррозии, эрозии и локального истончения стенки.

Поэтому спецификация обычно включает не только наружный диаметр и толщину стенки, но и:

• марку стали и требования к химическому составу;
• способ изготовления трубы;
• состояние поставки и термическую обработку;
• механические и технологические свойства;
• требования к макро- и микроструктуре;
• сплошность металла и неразрушающий контроль;
• качество поверхности и геометрию;
• требования к маркировке, приемке и документам на металл.

Для технологических контуров НПЗ применяются бесшовные трубы различных диаметров: конкретный размер определяется расчетом оборудования и конструкцией трубной системы, а не универсальным стандартом для всего предприятия.

Базовым специализированным документом остается ГОСТ 550-2020 «Трубы стальные бесшовные для нефтеперерабатывающей и нефтехимической промышленности». Он распространяется на трубы для оборудования и трубопроводов нефтепереработки и нефтехимии и устанавливает требования к размерам, сталям, изготовлению, приемке и испытаниям. Стандарт действует с 1 апреля 2021 года и заменил ГОСТ 550-75.

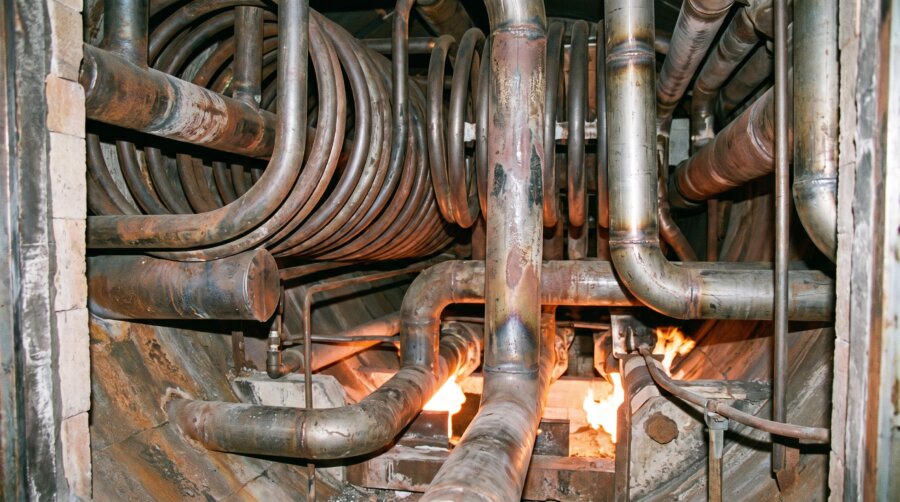

Какие стали применяют для трубчатых печей

Для печных труб определяющим фактором становится способность материала сохранять прочность и сопротивляться разрушению при повышенной температуре. Поэтому в зависимости от режима установки применяются углеродистые, хромомолибденовые и хромистые стали.

В сортаменте труб по ГОСТ 550-2020 встречаются, в частности, марки 10, 20, 10Г2, 12ХМ, 15Х5, 15Х5М, а также другие легированные стали. Конкретный состав марок и требования к ним задаются стандартом и спецификацией оборудования.

Упрощенно выбор можно представить следующим образом:

* Примеры не являются универсальной схемой выбора: рабочая температура, давление, среда и расчетный ресурс могут привести к применению другой марки.

Для печных змеевиков особенно опасно ориентироваться только на кратковременные механические характеристики при 20 °C. При длительном нагреве поведение металла меняется: возрастает значение длительной прочности, ползучести, структурной стабильности и сопротивления высокотемпературному окислению.

Требования к трубам теплообменников

В теплообменном оборудовании задача несколько иная. Труба должна выдерживать перепад давления между средами, обеспечивать достаточную теплопередачу и сохранять геометрию при изготовлении трубного пучка.

Здесь особенно важны:

1. точность наружного диаметра и толщины стенки;
2. состояние внутренней и наружной поверхности;
3. отсутствие недопустимых дефектов и нарушений сплошности;
4. механические свойства металла;
5. стойкость выбранной стали к конкретной рабочей среде;
6. способность трубы выдерживать операции гибки, развальцовки или другие предусмотренные проектом технологические операции.

Для коррозионно-стойких труб действует ГОСТ 9941-2022 — для бесшовных холоднодеформированных труб из коррозионно-стойких высоколегированных сталей. Документ действует с 1 августа 2023 года и заменил ГОСТ 9941-81. В стандарте предусмотрены требования к химическому составу, механическим и технологическим свойствам, термической обработке, травлению, качеству поверхности и контролю сплошности.

Для горячедеформированных труб из коррозионно-стойкой стали действует ГОСТ 9940-81.

Выбор между углеродистой, низколегированной и нержавеющей сталью нельзя делать только по названию среды. Необходимо учитывать ее температуру, давление, содержание сернистых соединений, хлоридов, водорода и других компонентов, а также возможные механизмы локальной коррозии.

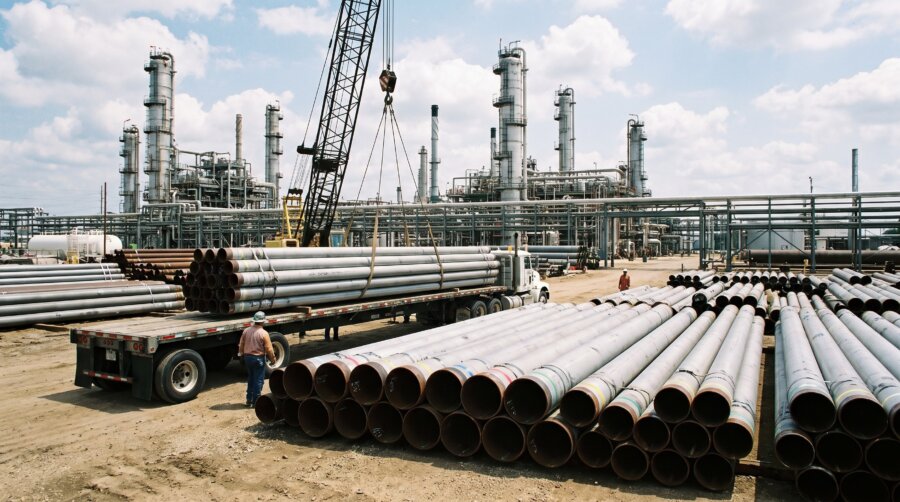

Какие ГОСТы учитывать при поставке

Одна из распространенных ошибок — воспринимать номер ГОСТ как полное техническое задание. На самом деле стандарт задает базовые требования, а проект или заказная спецификация может устанавливать дополнительные параметры контроля.

Для трубного проката НПЗ сегодня особенно важны следующие документы:

• ГОСТ 550-2020 — специализированные бесшовные трубы для нефтеперерабатывающей и нефтехимической промышленности;
• ГОСТ 8731-2025 — технические условия на стальные бесшовные горячедеформированные трубы общего назначения; действует с 1 марта 2026 года и заменил ГОСТ 8731-74;
• ГОСТ 8732-2025 — сортамент горячедеформированных бесшовных труб; также действует с 1 марта 2026 года и заменил ГОСТ 8732-78;
• ГОСТ 9940-81 — горячедеформированные трубы из коррозионно-стойкой стали;
• ГОСТ 9941-2022 — холоднодеформированные трубы из коррозионно-стойких высоколегированных сталей.

Отдельно стоит учитывать актуальность нормативной базы. Например, для ГОСТ 8731-2025 и ГОСТ 8732-2025 уже зарегистрированы поправки 2026 года. Поэтому при подготовке спецификации недостаточно найти старый привычный номер ГОСТ — нужно проверить его действующую редакцию.

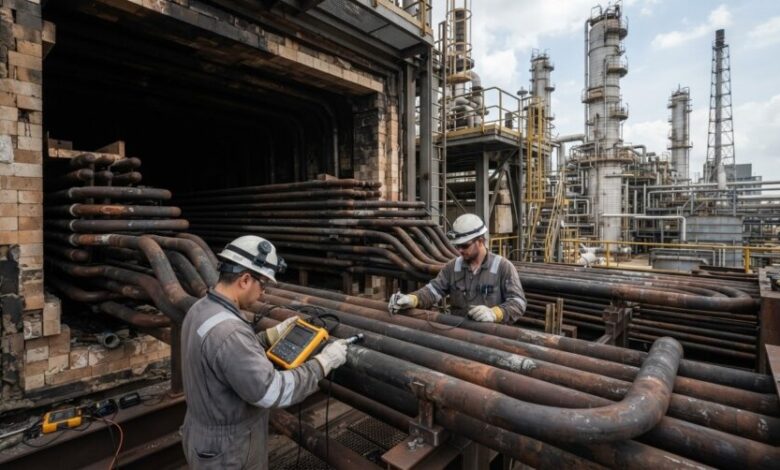

Контроль качества: что проверяют кроме размеров

Для оборудования НПЗ геометрический контроль — только один из этапов приемки. Даже труба с правильным диаметром и толщиной стенки может оказаться непригодной для конкретного узла из-за химического состава, структуры металла или внутренних дефектов.

Обычно контроль охватывает несколько групп показателей:

• химический состав — подтверждение соответствия заявленной марке;
• механические свойства — прочность, предел текучести, относительное удлинение и другие нормируемые характеристики;
• геометрию — наружный диаметр, толщину стенки, овальность, длину;
• поверхность — выявление недопустимых трещин, закатов, плен и других дефектов;
• макроструктуру и микроструктуру — в предусмотренных стандартом случаях;
• сплошность металла — методами неразрушающего контроля;
• технологические свойства — например, испытания, предусмотренные для конкретного типа трубы.

ГОСТ 550-2020 включает в перечень нормируемых характеристик химический состав, механические и технологические свойства, макро- и микроструктуру, качество поверхности, сплошность металла, приемку и методы испытаний.

При поставке особенно полезно заранее определить, какие дополнительные виды контроля обязательны для конкретного оборудования. В ГОСТ 8731-2025, например, предусмотрена возможность согласования с заказчиком дополнительных требований, включая неразрушающий контроль, испытание на ударный изгиб и дополнительные требования к маркировке и упаковке.

Как составить технические требования к трубному прокату

Хорошая спецификация начинается не с фразы «труба по ГОСТ», а с условий эксплуатации будущего изделия. Последовательность обычно выглядит так:

1. Определить назначение трубы. Печь, теплообменник, трубопроводная обвязка и другие узлы предъявляют разные требования.
2. Задать расчетные параметры. Указываются температура, давление, расчетный срок службы и характер нагрузки.
3. Описать рабочую среду. Необходимо учитывать не только основной продукт, но и компоненты, способные вызывать коррозию или охрупчивание.
4. Выбрать материал и способ изготовления. Марка стали должна соответствовать условиям эксплуатации, а тип деформации — требованиям конструкции.
5. Определить контроль. Кроме обязательных требований ГОСТа, в спецификацию при необходимости включают дополнительные методы неразрушающего контроля и испытания.
6. Зафиксировать требования к документам. Должна быть обеспечена прослеживаемость плавки, марки стали, состояния поставки и результатов контроля в пределах требований проекта и стандарта.

Такой подход снижает риск ситуации, при которой формально соответствующая ГОСТ труба не подходит для конкретной технологической позиции.

Что чаще всего приводит к ошибкам при выборе

Проблемы обычно возникают не из-за отсутствия стандартов, а из-за их неправильного применения. Наиболее типичные случаи следующие:

• использование старой редакции ГОСТ после ее замены;
• выбор стали только по рабочей температуре без анализа состава среды;
• сравнение труб разных стандартов исключительно по диаметру и толщине стенки;
• отсутствие дополнительных требований к неразрушающему контролю там, где они нужны проекту;
• перенос требований к обычному трубному прокату на печной змеевик без проверки расчетных условий;
• приемка партии только по сертификату без сопоставления документов с фактическими требованиями заказа.

Особенно осторожно стоит относиться к старым обозначениям ГОСТ в документации на реконструкцию. Например, ГОСТ 9941-81 сегодня заменен ГОСТ 9941-2022, а ГОСТ 8731-74 и ГОСТ 8732-78 заменены соответствующими стандартами 2025 года.

Заключение

Трубный прокат для НПЗ выбирают не по одному параметру и даже не только по марке стали. Работоспособность трубы определяется сочетанием материала, размеров, технологии изготовления, состояния металла и условий эксплуатации.

Для трубчатых печей на первый план выходят высокотемпературная прочность, жаростойкость и ресурс при длительной нагрузке. Для теплообменников большое значение имеют коррозионная стойкость, качество поверхности, точность геометрии и способность трубы выдерживать предусмотренные монтажные операции.

Поэтому корректная спецификация должна связывать условия работы → материал → стандарт → размеры → состояние поставки → контроль. Такой порядок помогает избежать главной ошибки — считать соответствие одному ГОСТу достаточным доказательством пригодности трубы для конкретного оборудования НПЗ.
